2 ピン機能とシリアルポート通信の紹介

2.1 ピン機能図

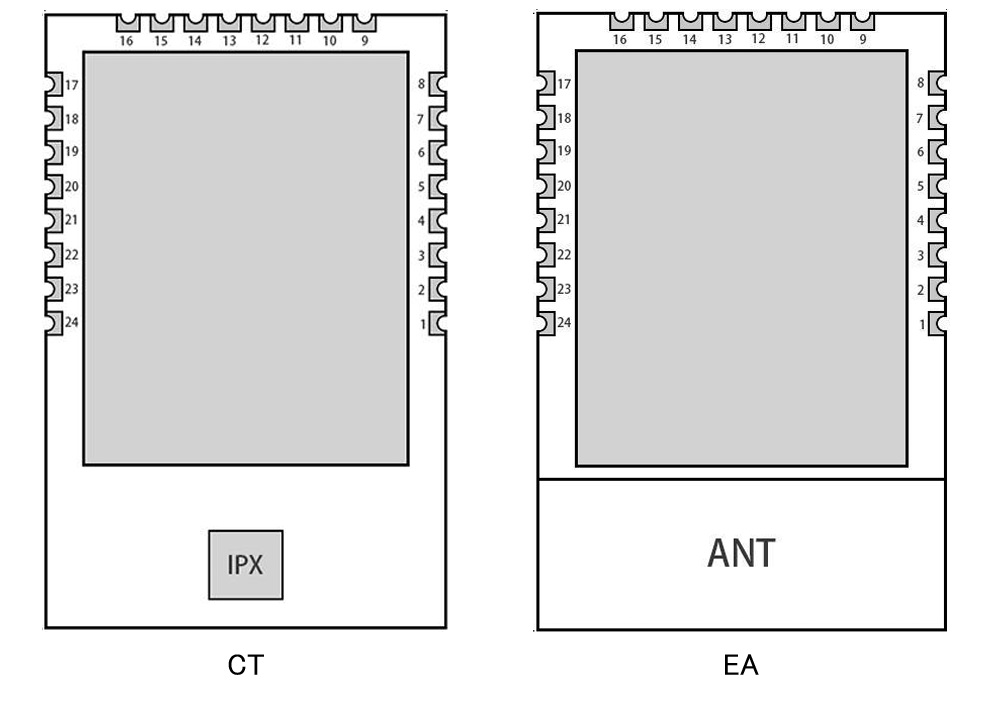

本Z240-MP4 (CT/EA)モジュールのピン名称とRFチップ(CC2530)のピン名称の対応は図 1のとおりです。本モジュールのピン番号と名称、機能は表 2のとおりです。

図 1　ピン機能図

表 2　ピンの対応一覧

ピン番号	モジュール ピン名称	CC2530 ピン名称	Input/ Output	機能説明
1	GND	GND	-	電源基準
2	VCC	DVDD1/ DVDD2/ AVDD1/ AVDD2/ AVDD3/ AVDD4/ AVDD5/ AVDD6	-	電源　2.0～3.6Vの範囲
3	DC	P2_2	I/O	ファームアップデートに使用 デバッグ・クロック・インタフェース
4	DD	P2_1	I/O	ファームアップデートに使用 デバッグ・データ・インタフェース
5	NC	P2_0	-	NC
6	NWK_KEY	P1_7	I	Active Low入力 入力信号：100ms≤短時間≤3,000ms、 5,000ms≤長時間 ネットワークへの手動参加、離脱、ペアリングに使用 ネットワーク未構成状態：短時間の信号入力でネットワークに参加または作成 ネットワーク構成状態：短時間の信号入力でペアリング開始、長時間の信号入力で現在のネットワークを離脱 外部スイッチを直接このピンに接続することが可能
7	NC	P1_6	-	NC
8	NC	NC	-	NC
9	NC	NC	-	NC
10	UART_TX	P1_5	O	TXピン　シリアルポート
11	UART_RX	P1_4	I	RXピン　シリアルポート
12	RUN_LED	P1_3	O	オープンドレイン出力(Active Low) ネットワークアクセス状態を表示 高速点滅(10Hz)：ネットワークに参加中、または作成中 低速点滅(2Hz)：ネットワークに参加完了、または作成完了
13	NWK_LED	P1_2	O	オープンドレイン出力(Active Low) モジュールのペアリング状態を表示 高速点滅(10Hz)：ペアリング相手を検索中 低速点滅(3Hz)：ペアリング相手を検出完了
14	NC	P1_1	-	NC
15	NC	P1_0	-	NC
16	NC	P0_7	-	NC
17	NC	P0_6	-	NC
18	NC	P0_5	-	NC
19	NC	P0_4	-	NC
20	NC	P0_3	-	NC
21	NC	P0_2	-	NC
22	NC	P0_1	-	NC
23	NC	P0_0	-	NC
24	RESET	RESET_N	I	Active Low入力 リセット端子

2.2 ピン接続の説明

2.2.1 シリアルポート接続について

Z240-MP4(CT/EA)を外部MCUから、UARTシリアルポートを利用して操作するためには、図 2の様に、外部MCUと本モジュール間をUART(TXD、RXDをクロス接続)に接続し、電源(VCC)とGNDピンを接続します。

図 2　シリアルポート接続図

2.2.2 ピン配置について

本Z240-MP4(CT/EA)ZigBee^®互換モジュールは、UARTシリアルポート通信を使用して、本モジュールのコンフィグレーション、および、通信データの送受信を行う方法を採用しています。ユーザは、UART機能を備えた任意の外部MCUに接続できます。Z240-MP4(CT/EA)のP1_4ピンとP1_5ピンは、それぞれZ240-MP4(CT/EA)の内部SoC通信モデム制御チップの内部シリアルポートのRXピンとTXピンに接続されています。具体的なSoCとの接続ピン対応を図 3および表 3に示します。

図 3 Z240-MP4 (CT/EA)

表 3　Z240-MP4 (CT/EA)モジュールのピン対応

番号	名称
1	GND
2	VCC
3	DC
4	DD
5	NC
6	NWK_KEY
7	NC
8	NC
9	NC
10	UART_TX
11	UART_RX
12	RUN_LED
13	NWK_LED
14	NC
15	NC
16	NC
17	NC
18	NC
19	NC
20	NC
21	NC
22	NC
23	NC
24	RESET
