3 ピンアサイン

Z240-MP4 (CT)のモジュール外形サイズは20.8mm×14.1mm、厚み2.4mm（図 5）、Z240-MP4 (EA)のモジュール外形サイズは23.0mm×14.1mm、厚み2.4mm（図 6）です。3側面に端面スルーホール加工を施した24ピンのカスタムパッケージです。CT、および、EAは、同一のランドパターンにおいて、リフロー、手はんだ、いずれでも対応できます。

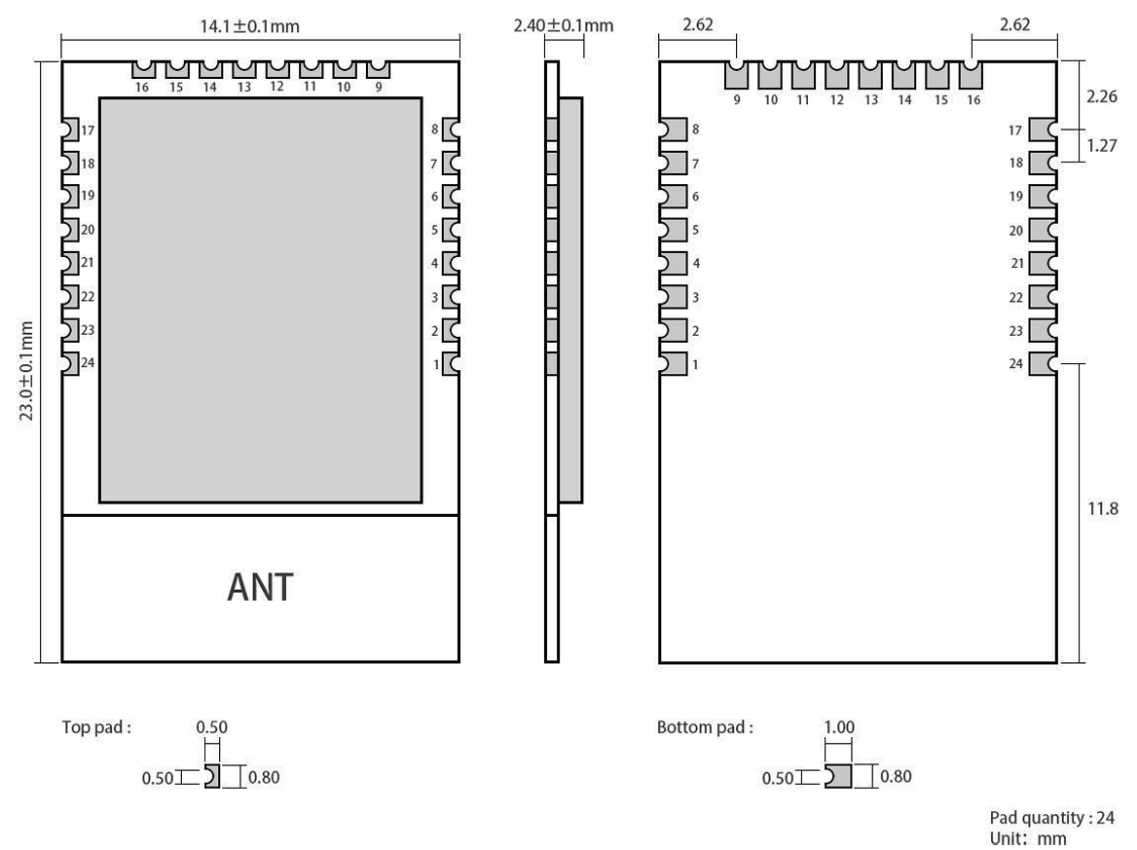

図 5　 Z240-MP4 (CT)モジュール外形

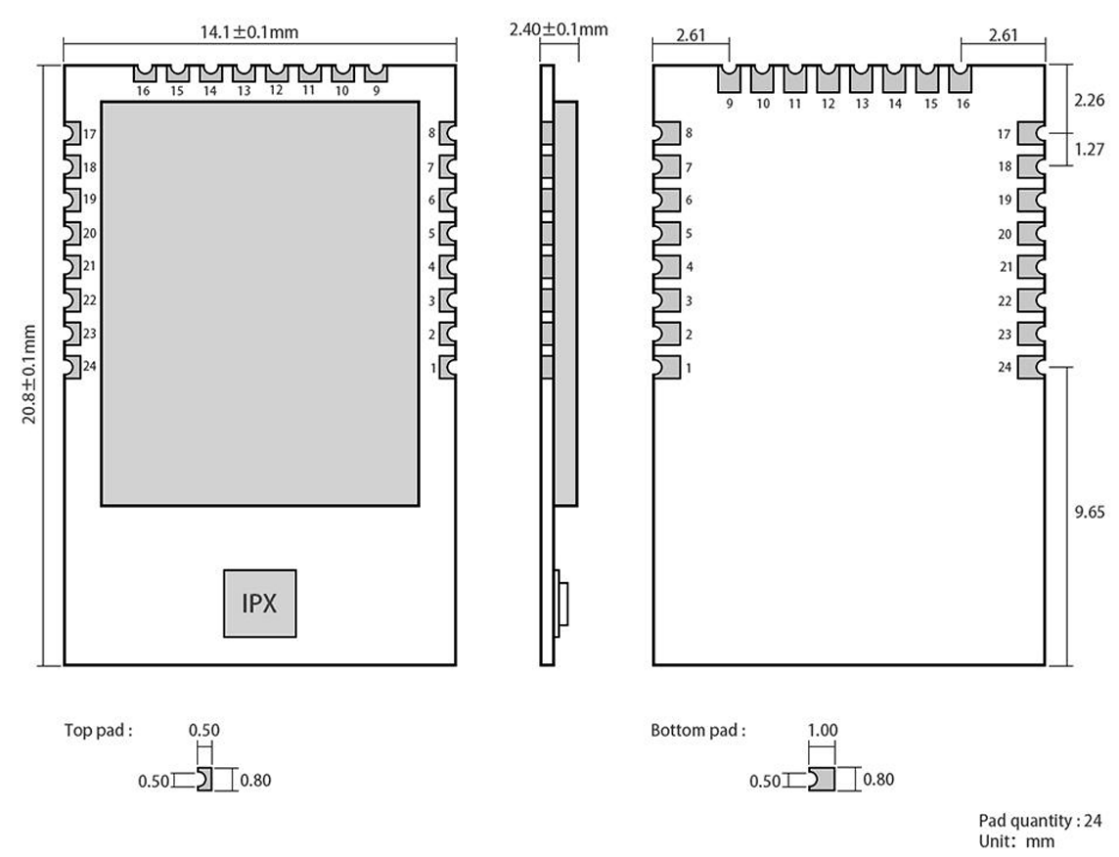

図 6　 Z240-MP4 (EA)モジュール外形

3.1 ピンアウト [Z240-MP4(CT/EA)]

本モジュールのピンアウトを表 8に示します。

表 8　ピンアウト

No.	ピン名称	Input/ Output	機能説明
1	GND	-	アース線　電源基準グラウンドに接続
2	VCC	-	電源　2.0～3.6Vの範囲
3	DC	I/O	ファームウェアアップデートに使用 デバッグ・クロック・インターフェース
4	DD	I/O	ファームウェアアップデートに使用 デバッグ・データ・インターフェース
5	NC	-	NC
6	NWK_KEY	I	Active Low入力 入力信号：100ms≤短時間≤3,000ms、5,000ms≤長時間 ネットワークへの手動参加、離脱、ペアリングに使用 ネットワーク未構成状態：短時間の信号入力でネットワークに参加または作成 ネットワーク構成状態：短時間の信号入力でペアリング開始、長時間の信号入力で現在のネットワークを離脱 外部スイッチを直接このピンに接続することが可能
7	NC	-	NC
8	NC	-	NC
9	NC	-	NC
10	UART_TX	O	TXピン　シリアルポート
11	UART_RX	I	RXピン　シリアルポート
12	RUN_LED	O	オープンドレイン出力(Active Low) ネットワークアクセス状態を表示 高速点滅(10Hz)：ネットワークに参加中、または作成中 低速点滅(2Hz)：ネットワークに参加完了、または作成完了
13	NWK_LED	O	オープンドレイン出力(Active Low) モジュールのペアリング状態を表示 高速点滅(10Hz)：ペアリング相手を検索中 低速点滅(3Hz)：ペアリング相手を検出完了
14	NC	-	NC
15	NC	-	NC
16	NC	-	NC
17	NC	-	NC
18	NC	-	NC
19	NC	-	NC
20	NC	-	NC
21	NC	-	NC
22	NC	-	NC
23	NC	-	NC
24	RESET	I	Active Low入力 リセット端子

3.2 回路設計や基板実装時のピンアサインの注意

各ピンの取り扱いや制限について、以下注意事項を遵守してください。

• GNDはすべてプリント基板、電源のGNDに接続してください。

• VCCピンは直接3.3V、もしくはそれ以下の電圧を給電可能です。給電を行う際は給電の安定化のためVCCピンの近くに100nF(104)のMLCCキャパシタなどを配置し、設計者の責任の下、給電電源においても電流容量、出力インピーダンスに余裕のある電源を使用してください。

• VCCピンへのスイッチング電源の出力の給電は推奨しません。スイッチングノイズやリプルの少ないリニア電圧レギュレータ、出力インピーダンスに余裕のある電池などを接続することを想定しています。電源リプルなどによって異常動作の原因となる可能性があるほか、モジュール内の低圧回路に損傷を与える可能性があります。

• NCピンは使用しません。通常はFloating（開放）させてください。

• 本モジュールは広い電源範囲に対応しています。信号線は3.3Vを上限（基本）として、給電電圧によりそれ以下になる場合があります。各ピンの信号レベルは、給電電圧、および、3.3Vを超えないようにしてください。
