3 ピンアサイン

Z240-CP13のモジュール外形サイズは11.5mm×18.0mm、厚み2.23mm（図 6）、です。3側面に端面スルーホール加工を施した37ピンのカスタムパッケージです。ランドパターンにおいて、リフロー、手はんだ、いずれでも対応できます。

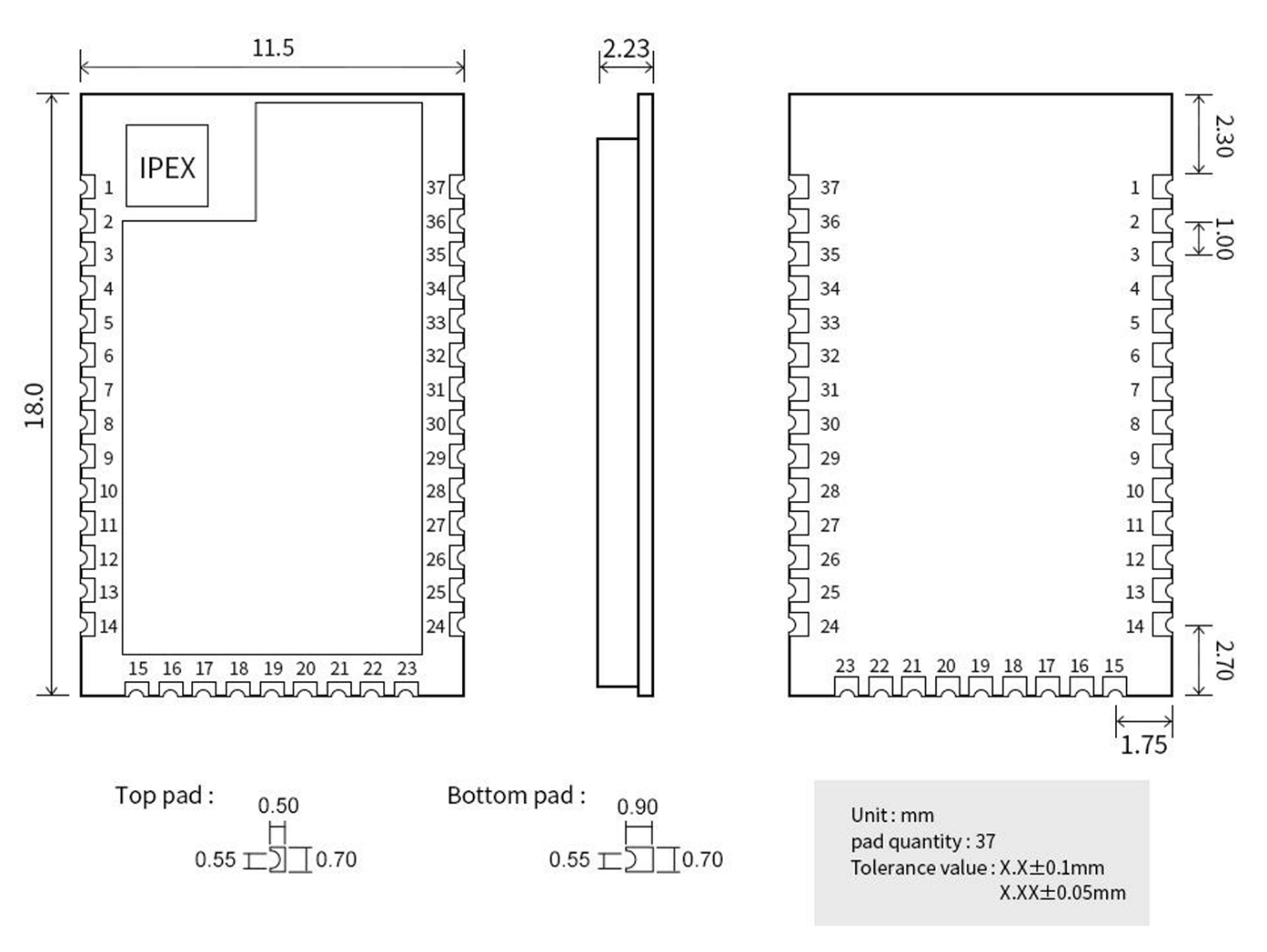

図 6　 Z240-CP13モジュール外形

3.1 ピンアウト [Z240-CP13]

本モジュールのピンアウトを表 8に示します。

表 8　ピンアウト

No.	ピン名称	Input/ Output	機能説明
1	ANT	-	アンテナ外部スタンプホール
2	GND	-	アース線　電源基準グラウンドに接続
3	NWK_KEY	I	Active Low入力 入力信号：100ms≤短時間≤3,000ms、5,000ms≤長時間 ネットワークへの手動参加、離脱、ペアリングに使用 ネットワーク未構成状態：短時間の信号入力でネットワークに参加または作成 ネットワーク構成状態：短時間の信号入力でペアリング開始、長時間の信号入力で現在のネットワークを離脱 外部スイッチを直接このピンに接続することが可能
4	NC	-	NC
5	UART_TX	O	TXピン　シリアルポート
6	UART_RX	I	RXピン　シリアルポート
7	NC	-	NC
8	NC	-	NC
9	NC	-	NC
10	BAUD_RESET	I	Active Low入力 5,000ms以上の信号入力で、ボーレートがデフォルトの115,200bpsにリセット 外部スイッチを直接このピンに接続することが可能
11	NC	-	NC
12	PWM2	O	PWM出力ポート2(Active Low) PWM出力のduty比を0(0%)~255(100%)で設定可能
13	VCC	-	電源　2.0～3.8Vの範囲
14	GND	-	アース線　電源基準グラウンドに接続
15	NC	-	NC
16	NC	-	NC
17	NC	-	NC
18	NC	-	NC
19	NC	-	NC
20	NC	-	NC
21	NC	-	NC
22	NC	-	NC
23	NC	-	NC
24	NC	-	NC
25	SWCLK	I/O	ファームウェアアップデートに使用 デバッグ・クロック・インタフェース
26	SWDIO	I/O	ファームウェアアップデートに使用 デバッグ・データ・インタフェース
27	PWM0	O	PWM出力ポート0(Active Low) PWM出力のduty比を0(0%)~255(100%)で設定可能
28	PWM1	O	PWM出力ポート1(Active Low) PWM出力のduty比を0(0%)~255(100%)で設定可能
29	NC	-	NC
30	NWK_LED	O	オープンドレイン出力(Active Low) ネットワークアクセス状態を表示 高速点滅(10Hz)：ネットワークに参加中、または作成中 低速点滅(3Hz)：ネットワークに参加完了、または作成完了
31	NC	-	NC
32	NC	-	NC
33	NC	-	NC
34	NC	-	NC
35	NC	-	NC
36	GND	-	アース線　電源基準グラウンドに接続
37	RESET	I	Active Low入力 リセット端子

3.2 回路設計や基板実装時のピンアサインの注意

各ピンの取り扱いや制限について、以下注意事項を遵守してください。

• GNDはすべてプリント基板、電源のGNDに接続してください。

• VCCピンは直接3.3V、もしくはそれ以下の電圧を給電可能です。給電を行う際は給電の安定化のためVCCピンの近くに100nF(104)のMLCCキャパシタなどを配置し、設計者の責任の下、給電電源においても電流容量、出力インピーダンスに余裕のある電源を使用してください。

• VCCピンへのスイッチング電源の出力の給電は推奨しません。スイッチングノイズやリプルの少ないリニア電圧レギュレータ、出力インピーダンスに余裕のある電池などを接続することを想定しています。電源リプルなどによって異常動作の原因となる可能性があるほか、モジュール内の低圧回路に損傷を与える可能性があります。

• NCピンは使用しません。通常はFloating（開放）させてください。

• 本モジュールは広い電源範囲に対応しています。信号線は3.3Vを上限（基本）として、給電電圧によりそれ以下になる場合があります。各ピンの信号レベルは、給電電圧、および、3.3Vを超えないようにしてください。
